در سیستمهای پنوماتیک، کیفیت و نوع اتصالات نقش مهمی در عملکرد صحیح تجهیزات دارد. اگر اتصالات به درستی انتخاب نشوند یا با استانداردهای رایج صنعتی هماهنگ نباشند، ممکن است مشکلاتی مانند نشتی هوا، افت فشار یا حتی آسیب به تجهیزات به وجود بیاید. به همین دلیل شناخت استاندارد اتصالات پنوماتیک برای افرادی که با سیستمهای هوای فشرده، خطوط تولید یا تجهیزات صنعتی کار میکنند اهمیت زیادی دارد.
استانداردهای مشخصی برای طراحی و تولید اتصالات پنوماتیک وجود دارد که ابعاد، نوع رزوه، فشار کاری و روش آببندی را تعیین میکنند. رعایت این استانداردها باعث میشود قطعات مختلف به درستی در کنار یکدیگر قرار بگیرند و سیستم بدون مشکل کار کند. همچنین انتخاب صحیح سایز اتصال، متناسب با شیلنگ و فشار کاری، میتواند از بسیاری از مشکلات رایج در سیستمهای پنوماتیک جلوگیری کند.
در این مقاله به بررسی مفهوم استاندارد در اتصالات پنوماتیک، سایزبندیهای رایج، استانداردهای ایمنی و روشهای تست این اتصالات میپردازیم تا بتوانید هنگام انتخاب و خرید تجهیزات، تصمیمی دقیقتر و مطمئنتر بگیرید.

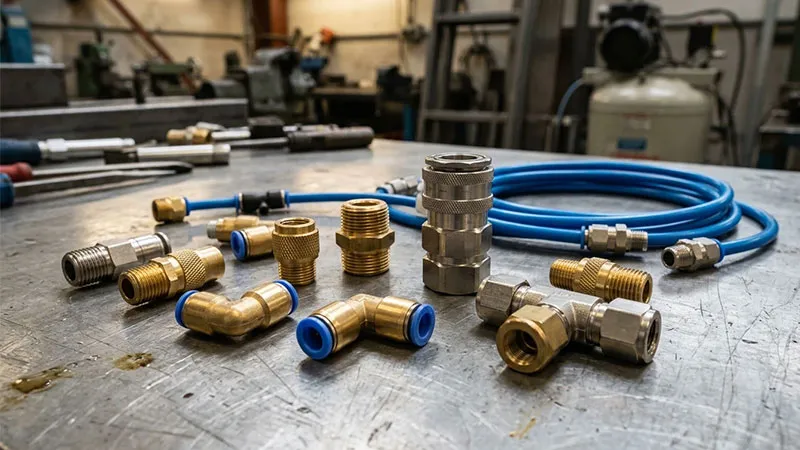

استاندارد اتصالات پنوماتیک به مجموعهای از مشخصات فنی گفته میشود که برای اطمینان از سازگاری، ایمنی و عملکرد صحیح قطعات در سیستمهای انتقال سیالات و گازها تعریف شدهاند. این استانداردها بهنوعی زبان مشترک صنعت محسوب میشوند و تضمین میکنند که قطعات تولیدشده توسط تولیدکنندگان مختلف از نظر ابعاد، نوع رزوه، تلرانسهای ساخت، جنس مواد و عملکرد، با یکدیگر هماهنگ باشند.
استفاده از استاندارد اتصالات پنوماتیک باعث میشود قطعات به راحتی قابل تعویض باشند، فرآیند تعمیر و نگهداری سادهتر انجام شود و احتمال بروز نشتی یا خرابی در سیستم کاهش یابد. در بسیاری از صنایع مانند خودروسازی، صنایع غذایی، خطوط تولید و سیستمهای اتوماسیون صنعتی، رعایت این استانداردها نقش مهمی در افزایش ایمنی و قابلیت اطمینان سیستمهای پنوماتیک دارد.
از مهمترین استانداردهایی که در طراحی و تولید اتصالات پنوماتیک مورد استفاده قرار میگیرند میتوان به استانداردهای ISO، DIN، ANSI، BSP و NPT اشاره کرد. هر یک از این استاندارد اتصالات پنوماتیک مشخصات دقیقی برای ابعاد، رزوهها و نحوه آببندی اتصالات ارائه میدهند تا از عملکرد صحیح و ایمن تجهیزات در شرایط کاری مختلف اطمینان حاصل شود.

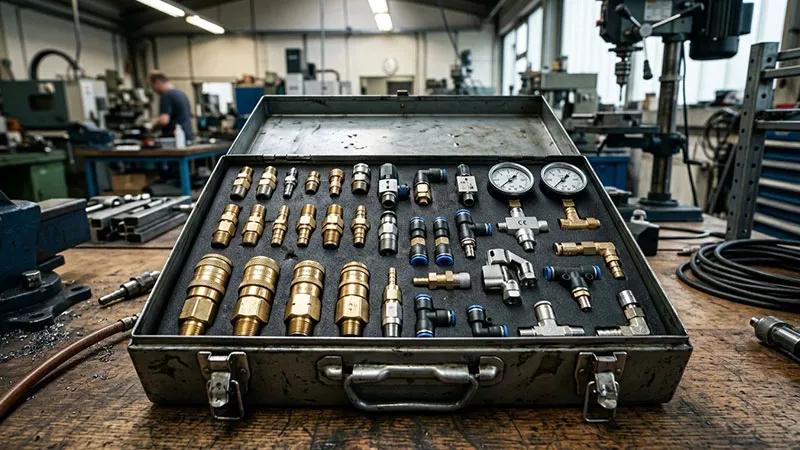

سایزبندی در اتصالات پنوماتیک یکی از مهمترین عوامل در عملکرد صحیح سیستم است. انتخاب سایز مناسب تأثیر مستقیمی بر میزان افت فشار، دبی عبوری هوا، و جلوگیری از نشتی در سیستم دارد. در این اتصالات، سایز معمولاً بر اساس دو معیار اصلی مشخص میشود: قطر شیلنگ و نوع رزوه اتصال.
در بسیاری از اتصالاتی که به شیلنگ متصل میشوند، سایز بر اساس قطر داخلی شیلنگ مشخص میشود. سایزهایی مانند ۴، ۶، ۸، ۱۰ و ۱۲ میلیمتر از رایجترین اندازهها در سیستمهای پنوماتیک هستند. در کنار این موضوع، نوع رزوه نیز در تعیین سایز اتصال اهمیت زیادی دارد. رزوهها میتوانند در استانداردهای مختلفی مانند متریک، BSP یا NPT طراحی شوند. اگر قصد دارید سایزبندی درست برای شیلنگها داشته باشید یا به دنبال بهترین گزینه برای سیستم خود هستید، پیشنهاد میکنیم صفحه خرید شیلنگ را بررسی کنید.
یکی از نکات مهم در انتخاب رزوه، تفاوت بین استانداردهای BSP و NPT است. رزوههای BSP که مخفف British Standard Pipe هستند، دارای زاویه رزوه ۵۵ درجه هستند، در حالی که رزوههای NPT که بر اساس استاندارد آمریکایی طراحی شدهاند، زاویهای برابر با ۶۰ درجه دارند. به دلیل این تفاوت در ساختار رزوه، این دو نوع اتصال با یکدیگر سازگار نیستند و استفاده از آنها بهجای یکدیگر میتواند باعث نشتی یا آسیب به سیستم شود.
رزوههای BSP نیز به دو دسته اصلی تقسیم میشوند:
BSPP که دارای رزوه موازی است و BSPT که رزوهای مخروطی دارد و هنگام سفت شدن باعث ایجاد آببندی بهتر میشود. علاوه بر این، در بسیاری از سیستمهای صنعتی از استانداردهایی مانند DIN 2353 برای اتصالات متریک فشار قوی استفاده میشود که در سیستمهای هیدرولیک و برخی کاربردهای صنعتی رایج هستند.
همانطور که در بخش قبلی اشاره شد، رعایت استاندارد اتصالات پنوماتیک اهمیت بسیار زیادی دارد، زیرا این سیستمها معمولاً با هوای فشرده کار میکنند و در صورت بروز نقص در اتصال، ممکن است خطراتی مانند نشتی شدید، افت فشار، یا حتی آسیب به تجهیزات و اپراتورها ایجاد شود.
یکی از مهمترین پارامترهای ایمنی در این اتصالات، فشار کاری مجاز است. هر اتصال باید بتواند فشار مشخصی را بدون تغییر شکل یا نشتی تحمل کند. در بسیاری از سیستمهای پنوماتیک صنعتی، فشار کاری معمولاً در محدوده ۶ تا ۱۲ بار قرار دارد، اما در برخی کاربردهای خاص ممکن است این مقدار بیشتر نیز باشد.
عامل مهم دیگر محدوده دمای کاری است. بسته به جنس اتصال، محدوده دمای مجاز میتواند متفاوت باشد. برای مثال، اتصالات فلزی مانند برنج یا استیل مقاومت حرارتی بالاتری نسبت به اتصالات پلیمری دارند و برای محیطهای صنعتی با دمای بالا مناسبتر هستند.
برای اطمینان از رعایت استاندارد اتصالات پنوماتیک، تولیدکنندگان معمولاً مجموعهای از آزمایشهای کنترل کیفیت را روی اتصالات انجام میدهند. از مهمترین این آزمایشها میتوان به تست فشار، تست نشتی و تست دوام اشاره کرد. تست فشار میتواند به دو روش هیدروستاتیک یا پنوماتیک انجام شود. در تست هیدروستاتیک از مایع استفاده میشود و به دلیل تراکمناپذیری مایع، ایمنی بالاتری دارد. در مقابل، تست پنوماتیک با گاز یا هوای فشرده انجام میشود و به دلیل انرژی ذخیرهشده بیشتر در گاز، نیازمند رعایت نکات ایمنی بیشتری است.
به همین دلیل در هنگام انجام تستهای پنوماتیک، رعایت فاصله ایمن، استفاده از تجهیزات محافظتی و مهار مناسب قطعات از اهمیت زیادی برخوردار است. رعایت این اصول در کنار استفاده از اتصالات استاندارد، نقش مهمی در افزایش ایمنی و طول عمر سیستمهای پنوماتیک دارد.
برای اطمینان از اینکه یک اتصال واقعاً مطابق استاندارد اتصالات پنوماتیک عمل میکند، فقط تکیه بر مشخصات کاتالوگ کافی نیست؛ این قطعات باید تحت مجموعهای از تستهای کنترل کیفیت و ایمنی قرار بگیرند. این تستها هم در مرحله تولید و هم در مرحله بهرهبرداری (بازرسیهای دورهای) انجام میشوند.

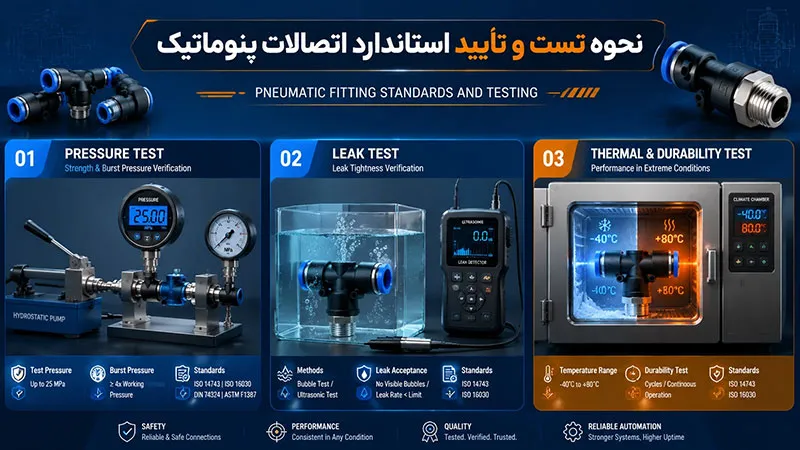

بهطور کلی، سه دسته تست در مورد اتصالات پنوماتیک اهمیت بیشتری دارند: تست فشار، تست نشتی و تستهای دوام حرارتی و مکانیکی. علاوه بر خودِ نتایج تست، رعایت اصول ایمنی در حین اجرای این آزمایشها نیز بسیار مهم است؛ چون در سیستمهای تحت فشار، انرژی ذخیرهشده میتواند در صورت شکست قطعه، خطرآفرین باشد.
در تست فشار، اتصال و بخش مربوط از مدار پنوماتیک تحت فشاری بالاتر از فشار کاری نامی قرار میگیرند تا مقاومت آنها بررسی شود. روش رایج و امنتر برای این کار، تست هیدروستاتیک است که در آن از مایع (معمولاً آب) بهعنوان سیال تست استفاده میشود؛ چون مایع تقریباً غیرقابل تراکم است و در صورت شکست، انرژی آزادشده نسبتاً محدود خواهد بود.
مراحل این تست معمولاً شامل موارد زیر است:
در این مرحله، هرگونه تغییر شکل غیرعادی، ترک یا افت محسوس فشار، نشانه عدم انطباق اتصال با الزامات طراحی و استاندارد است.
پس از اطمینان از تحمل فشار، نوبت به کنترل نشتی میرسد. در سیستمهای پنوماتیک حتی نشتیهای کوچک هم میتوانند در بلندمدت باعث افت راندمان و افزایش مصرف انرژی شوند؛ به همین دلیل، تست نشتی یک بخش جداییناپذیر از فرآیند تأیید کیفیت است.
روشهای رایج تست نشتی عبارتند از:
برای اطمینان از کیفیت اتصالات شیلنگ و سایر قطعات، لازم است نتایج این تستها مستند شوند و معیارهای پذیرش بر اساس استانداردهای معتبر یا دستورالعمل سازنده تعریف شده باشد.
اتصالات پنوماتیک در شرایط محیطی مختلفی کار میکنند؛ از دمای بالا و پایین گرفته تا ارتعاش، ضربه و سایش مداوم. به همین دلیل، علاوه بر فشار و نشتی، ویژگیهای زیر هم تست میشوند:
شناخت استاندارد اتصالات پنوماتیک و نحوهی صحیح سایزبندی آنها، یکی از مهمترین مراحل در طراحی، تعمیر یا ارتقای سیستمهای هوای فشرده است. اتصالات استاندارد به شما کمک میکنند که قطعات مختلف از برندها و سازندگان متفاوت، بدون ایجاد نشتی یا افت فشار، در کنار یکدیگر کار کنند. تفاوتهای مهمی مانند زاویه رزوه در استانداردهای BSP و NPT، نوع آببندی، جنس بدنه و محدوده فشار کاری، همگی در عملکرد نهایی سیستم تأثیر دارند. علاوه بر این، انتخاب درست سایز شیلنگ و رزوه میتواند از بسیاری از مشکلات عملی مانند نشتی، آسیب به رزوهها و کاهش راندمان جلوگیری کند.
در نهایت، رعایت استانداردهای ایمنی و استفاده از اتصالاتی که تحت تستهای فشار و نشتی قرار گرفتهاند، تضمین میکند که سیستم پنوماتیک شما در شرایط مختلف کاری، ایمن و پایدار عمل کند. با توجه به گستردگی انواع اتصالات و حساسیت سیستمهای پنوماتیک، انتخاب آگاهانه و مبتنی بر استاندارد، بهترین راه برای افزایش طول عمر تجهیزات و کاهش هزینههای نگهداری خواهد بود.
