اگر به دنبال پاسخ این سوال هستید که شیلنگ هیدرولیک چیست؟ باید بگوییم یکی از اجزای مهم در سیستمهای هیدرولیکی است که وظیفه انتقال سیال تحت فشار بین بخشهای مختلف سیستم را بر عهده دارد. با این حال، نمیتوان یک مدل شیلنگ را برای تمام سیستمهای هیدرولیکی مناسب دانست؛ زیرا شیلنگها از نظر میزان تحمل فشار، ساختار لایههای داخلی و خارجی، جنس، انعطافپذیری و مقاومت در برابر حرارت، سایش و مواد مختلف با یکدیگر تفاوت دارند. به همین دلیل، آشنایی با انواع شیلنگ هیدرولیک به شما کمک میکند تا با توجه به شرایط کاری سیستم، گزینه مناسب را انتخاب کنید.
در این مقاله، انواع شیلنگهای هیدرولیک را بر اساس فشار کاری، ساختار و جنس بررسی میکنیم و در ادامه نیز تفاوت مدلهای پرکاربرد فشار قوی را با یکدیگر مقایسه خواهیم کرد تا انتخاب شیلنگ مناسب برای شما سادهتر شود.
انتخاب شیلنگ هیدرولیک فقط به این موضوع محدود نمیشود که شیلنگ بتواند سیال را از یک نقطه به نقطه دیگر منتقل کند. این شیلنگ باید بتواند فشار، دما، نوع سیال و شرایط محیطی محل استفاده را نیز تحمل کند. اگر شیلنگی با مشخصات نامناسب انتخاب شود، ممکن است در اثر فشار بیش از ظرفیت، حرارت بالا، سایش یا خمشدگی نامناسب دچار ترکخوردگی، نشتی یا حتی پارگی شود.
بنابراین، هنگام انتخاب انواع شیلنگ هیدرولیک باید عواملی مانند حداکثر فشار کاری، دمای سیال، نوع روغن یا سیال هیدرولیک، میزان انعطافپذیری مورد نیاز، شعاع خم، شرایط محیطی و نحوه اتصال شیلنگ به سیستم را در نظر گرفت. همچنین انتخاب درست شیلنگ در کنار استفاده از تجهیزات اتصال هیدرولیک، نقش مهمی در عملکرد ایمن و پایدار سیستم دارد. بنابراین خرید اتصالات هیدرولیک نیز باید به سایز، نوع رزوه، فشار کاری و سازگاری اتصال با شیلنگ توجه داشته باشید؛ زیرا استفاده از اتصال نامناسب میتواند باعث نشتی یا کاهش ایمنی سیستم شود.

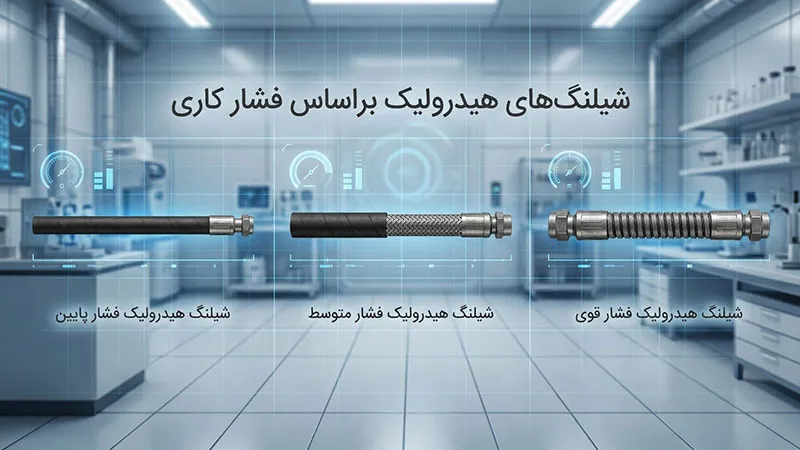

یکی از رایجترین روشها برای دستهبندی انواع شیلنگ هیدرولیک، توجه به میزان فشاری است که شیلنگ میتواند در شرایط کاری تحمل کند. بر این اساس، شیلنگهای هیدرولیک را میتوان به سه گروه کلی تقسیم کرد:
البته باید توجه داشت که محدوده فشار هر شیلنگ به استاندارد، ساختار، سایز و برند تولیدکننده آن بستگی دارد؛ بنابراین نمیتوان صرفاً بر اساس عنوان فشار پایین، متوسط یا قوی درباره حداکثر فشار قابل تحمل یک شیلنگ تصمیم گرفت.

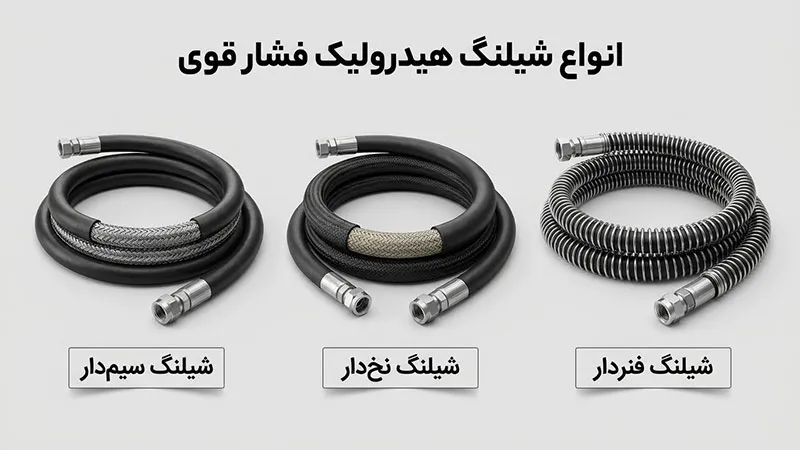

شیلنگهای فشار قوی از پرکاربردترین مدلها در سیستمهای هیدرولیکی هستند و خودشان نیز بر اساس نوع لایه تقویتی و ساختارشان به مدلهای مختلفی تقسیم میشوند. انواع شیلنگ هیدرولیک پر کاربرد عبارت است از:
در ساختار شیلنگ هیدرولیک سیم دار فشار قوی از لایههای سیم فولادی برای افزایش مقاومت استفاده میشود. وجود سیم در بدنه باعث میشود شیلنگ بتواند فشارهای بالاتری را تحمل کند و در سیستمهایی که فشار کاری زیاد است، عملکرد مناسبی داشته باشد.
شیلنگهای سیمدار معمولاً در ماشینآلات راهسازی، تجهیزات صنعتی، دستگاههای هیدرولیکی و ماشینآلاتی که تحت فشار بالا کار میکنند، مورد استفاده قرار میگیرند. تعداد لایههای سیم نیز میتواند متفاوت باشد؛ برای مثال، شیلنگهای تکسیم و دوسیم از نظر میزان تحمل فشار و ساختار تقویتی با یکدیگر تفاوت دارند.
شیلنگ نخدار فشار قوی، از لایههای نخ تقویتی برای افزایش استحکام و تحمل فشار استفاده میکند و در ساختار آن، برخلاف مدلهای سیمدار، سیم فولادی بهعنوان لایه تقویتی به کار نمیرود. این ساختار در کنار مقاومت مناسب، انعطافپذیری خوبی نیز به شیلنگ میدهد و آن را برای کاربردهایی که نیاز به خمشدن و جابهجایی مداوم شیلنگ دارند، مناسب میکند.
بصورت کلی، شیلنگ نخدار فشار قوی در برخی سیستمهای هیدرولیکی و کاربردهایی که علاوه بر تحمل فشار، انعطافپذیری شیلنگ اهمیت دارد، مورد استفاده قرار میگیرد. البته میزان تحمل فشار آن باید بر اساس مشخصات فنی همان محصول بررسی شود و نمیتوان همه شیلنگهای نخدار را از نظر فشار کاری یکسان در نظر گرفت.
شیلنگ هیدرولیک فشار قوی فنر دار معمولاً دارای یک لایه یا ساختار فنری برای افزایش مقاومت مکانیکی هستند. این ساختار میتواند در شرایطی که شیلنگ در معرض خمشدن، کشش یا برخی آسیبهای مکانیکی قرار دارد، به افزایش دوام آن کمک کند.
این مدلها در برخی تجهیزات و ماشینآلات هیدرولیکی که شیلنگ در معرض حرکت یا شرایط کاری سخت قرار دارد، کاربرد دارند. با این حال، برای انتخاب آنها باید مشخصات فنی، فشار کاری و نوع کاربرد مورد بررسی قرار گیرد و صرفاً وجود فنر به معنی مناسب بودن شیلنگ برای هر سیستم پرفشار نیست.
برای اینکه تفاوت مدلهای مختلف را سادهتر بررسی کنید، در جدول زیر ویژگیهای کلی آنها را با یکدیگر مقایسه کردهایم:
| نوع شیلنگ | ساختار تقویتی | میزان تحمل فشار | انعطافپذیری | کاربرد معمول |
|---|---|---|---|---|
| فشار پایین | بسته به مدل، بدون تقویت سنگین | پایین | معمولاً بالا | سیستمهای کمفشار و انتقال سیال |
| فشار متوسط | لایه تقویتی سبک تا متوسط | متوسط | مناسب | تجهیزات و سیستمهای هیدرولیک عمومی |
| سیمدار فشار قوی | سیم فولادی | بالا | متوسط تا بالا، بسته به ساختار | ماشینآلات صنعتی و سنگین |
| نخدار فشار قوی | الیاف یا نخ تقویتی | متوسط تا بالا، بسته به مدل | معمولاً مناسب | سیستمهای نیازمند انعطافپذیری |
| فنردار فشار قوی | ساختار فنری تقویتی | بالا، بسته به مدل | مناسب برای برخی شرایط متحرک | تجهیزات هیدرولیکی و شرایط کاری سخت |
این جدول یک مقایسه کلی است و برای انتخاب نهایی باید فشار کاری، دمای عملکرد، نوع سیال و مشخصات فنی هر محصول را به صورت جداگانه بررسی کرد.

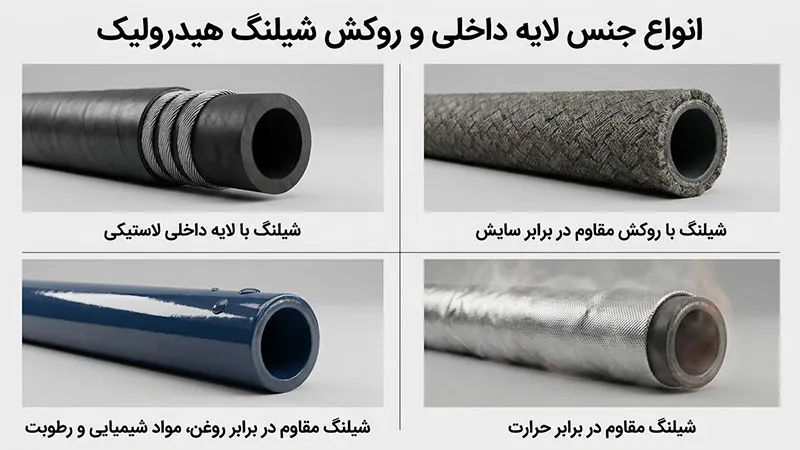

فشار کاری تنها معیار دستهبندی شیلنگها نیست. جنس لایه داخلی و روکش خارجی نیز تأثیر زیادی بر عملکرد و طول عمر شیلنگ دارد. بر این اساس میتوان انواع شیلنگ هیدرولیک را به گروههای زیر تقسیم کرد:
برای انتخاب مناسبترین شیلنگ، ابتدا باید مشخص کنید که شیلنگ قرار است در چه سیستمی و تحت چه شرایطی مورد استفاده قرار گیرد. مهمترین نکته، فشار کاری سیستم است؛ زیرا شیلنگ باید بتواند فشار عادی و شرایط احتمالی سیستم را بدون آسیب تحمل کند. بعد از آن، دمای سیال و محیط، نوع روغن یا سیال، سایز داخلی و خارجی شیلنگ، میزان انعطافپذیری و حداقل شعاع خم اهمیت پیدا میکنند.
از طرف دیگر، نوع لایه تقویتی نیز باید متناسب با شرایط کار انتخاب شود. برای مثال، در سیستمهای پرفشار معمولاً مدلهای سیمدار گزینه مناسبتری هستند، در حالی که در برخی کاربردها انعطافپذیری اهمیت بیشتری دارد و مدلهای نخدار میتوانند مورد بررسی قرار گیرند. در محیطهایی که احتمال آسیب مکانیکی یا خمشدن زیاد است نیز باید ساختار شیلنگ با شرایط کاری هماهنگ باشد.
در نهایت، تنها قیمت نباید معیار انتخاب باشد. شیلنگی که از نظر فشار، دما یا نوع سیال با سیستم سازگار نیست، حتی اگر قیمت پایینتری داشته باشد، میتواند باعث نشتی، توقف دستگاه و افزایش هزینههای تعمیر و تعویض شود. بنابراین بهتر است مشخصات فنی محصول را بررسی کرده و سپس بر اساس شرایط واقعی سیستم تصمیم بگیرید.
اگر قصد خرید انواع شیلنگ هیدرولیک و تجهیزات مرتبط با سیستمهای هیدرولیک را دارید، میتوانید محصولات موجود در تهرانی مارکت فروشنده تجهیزات هیدرولیک و پنوماتیک و تجهیزاتپزشکی را بررسی کرده و با توجه به مشخصات فنی و کاربرد مورد نظر خود، گزینه مناسب را انتخاب کنید.
تفاوت اصلی این دو مدل در ساختار لایههای تقویتی آنهاست. شیلنگ دوسیم معمولاً از دو لایه سیم فولادی تقویتی برخوردار است و در مقایسه با مدل تکسیم، برای فشارهای بالاتر طراحی میشود. با این حال، میزان تحمل فشار دقیق هر شیلنگ به استاندارد، سایز و ساختار آن بستگی دارد و باید از روی مشخصات فنی محصول بررسی شود.
خیر. نوع سرشیلنگ و روش اتصال باید با سایز، ساختار و مشخصات شیلنگ و همچنین نوع پورت سیستم هیدرولیک سازگار باشد. استفاده از اتصال نامناسب میتواند باعث نشتی یا حتی جدا شدن شیلنگ در زمان کار شود. به همین دلیل هنگام خرید شیلنگ و اتصالات، سازگاری تمام اجزا باید بررسی شود.
برای انتخاب شیلنگ مناسب ابتدا فشار کاری، دمای سیال، نوع سیال، سایز شیلنگ، میزان انعطافپذیری و شرایط محیطی را مشخص کنید. سپس بر اساس این اطلاعات، ساختار مناسب شیلنگ مانند مدل سیمدار، نخدار یا فنردار را انتخاب کنید.
